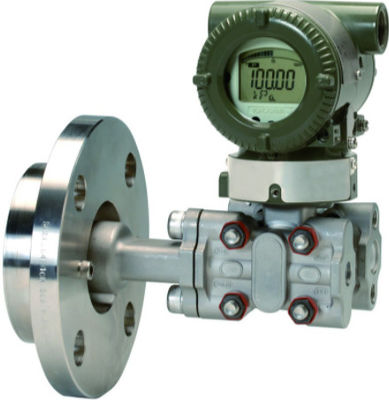

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

EJA210E-JMS4G 요코가와 플랜지는 차압발진기를 탑재했습니다

제품 우위 :

1

2

3

4

5

6

제품 응용 :

1

2

3

4

5

제품 설명 :

1

2

3

4

5

제품 특징 :

• 제조사 : 요코가와

• 아니오 생성하세요. : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• 상품 종류 : EJA210E 플랜지는 차압발진기를 탑재했습니다

• 출력 신호 : 디지털 통신 (하트 5/HART 7 프로토콜)과 20 마 DC에 대한 J = 4

• 측정 전폭 (캡슐) : 100kPa (4 내지 400 inH2O)에 대한 M = 1

• 저압인 측면은 부품 재료를 축였습니다 : Ｓ = 플랜지 보호와 절차 연결기 ASTM CF-8M, 소형 하스텔로이 C-276 (진동판),F316L SST, 316L SST (다른 사람), 소형 가스킷 테플론 도포된 316L SST, 배수 / 통기구멍플러그 316 SST

• 프로세스 접속 : 4 = 1/2 NPT 여성 절차 연결기로

• 커버프랭 볼트와 핵심 재료 : G = 316L SST

• 설치 : 9 = 수평 배관 종류와 왼쪽 고압

• 증폭기 주택 : 1 = 캐스트 알루미늄 합금

• 전기 접속 : 여성인 7 = 1/2 NPT, 블라인드 플러그와의 2 전기 접속

• 필수적 지표 : Ｄ = 디지털 표시 장치

• 엔 = 항상 엔

• 프로세스 접속 방식 : Ｗ = 플러쉬형

• 플랜지 평가 : A1 = ANSI 클래스 150

• 플랜지 사이즈 : 3 = 3 인치 (80mm)

• 플랜지재 : C = 316 SST

• 가스킷 접촉면 : 2 = 플랫 (어떤 서레이션)

• 습한 부품 재료 (고압 쪽) : HW = 316L SST# 진동판, 다른 316 SST# 명

• 빨개지는 연결 링 : 0 = 어떤 것

• 확대 : 0 = 어떤 것

• 유체를 충전하세요 : 비 = 전반적 사용 (살리콘 오일), 120' Ｃ 프로세스 온도에 대한 -40, 85' Ｃ 대기 온도에 대한 -40을 위해.

• 캘리브레이션 유닛 : D4 = Ｍ 보정 (크그프 / cm2 유닛)

• 테플론 막 : 불소화 오일에 의해서 부착된 FEP 테플론 막에 의한 까다로운 공정 유체로부터의 TF1 = 진동판 보호. 작동 범위 : 20 내지 150' Ｃ, 2 MPa에 대한 0 (진공 서비스에 적용할 수 없은).

• 재료 증명서 : M1W = 플러쉬형, 고압 쪽을 위해 : 공정 플랜지, 블록, 저압인 측면 : 플랜지 보호, 절차 연결기

• 압력 test/ 누출 시험 증명서 : T52 = ANSI / JPI 클래스 150 3 MPa (430 psi)

• 유선 태그 플레이트 : N4 = 316 SST 태그 플레이트는 송신기 위에 전보를 쳤습니다

• 중량 : 8.3 Kg

• 선적 중량 : 11 Kg
