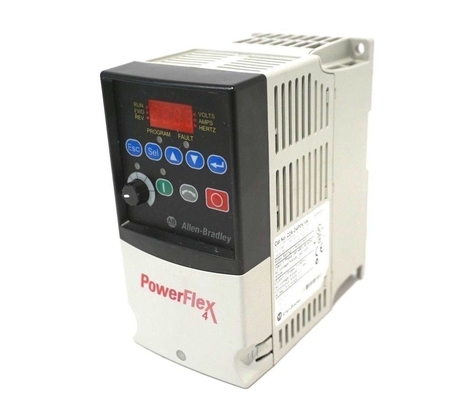

알렌 브래들리 파워플렉스 4 가변 방식 드라이브 22A-D4P0N104

전압 허용 오차 :
주파수 허용오차 :
역률 치환 :
최대 단락 회로 평가 :

120V, 200...240V, 380...480V, 460...600V : ±10%
48...63 Hz
0.98이지 가로질러 전체 속도 범위
대칭적인 100,000 Amps

디지털
SRC (원천) 방식 :
SNK (싱크) 방식 :
아날로그
4...20 마 아날로그 :
0...10V DC 아날로그 :
외부 포트 :

입력 Current = 6 마
18...24V = 계속 0...6V = 떨어져서
0...6V = 계속 18...24V = 떨어져서
250 오옴 입력 임피던스
100k 오옴 입력 임피던스
1...10k 오옴, 2 와트 최저치

제어 출력 - 프로그램 가능합니다
출력
(Ｃ 중계기를 형성하세요)

저항력이 있는 평가
광학 출력 :
아날로그는 출력합니다 :
귀납적 평가
광학 출력 :
아날로그는 출력합니다 :

30V DC에 있는 3.0A, 125V AC에 있는 3.0A, 240V AC에 있는 3.0A
30V DC, 50 마
10개 비트, 0...10V, 1k 오옴 최저치
30V DC에 있는 0.5A, 125V AC에 있는 0.5A, 240V AC에 있는 0.5A
비유도성입니다
10개 비트, 4...20 525 오옴 최대인 마

권장 퓨즈 유형 :
추천된 회로 차단기 :

UL 클래스 Ｊ, CC, Ｔ 또는 타입 BS88 ; 600V (550V) 또는 동등물.
HMCP 회로 차단기 또는 동등물.


모터보호 :
과전류 :
제어는 다음을 타고 옵니다
과실이 없는 전원은 다음을 타고 옵니다

I2 Ｔ 과부하 방지, 60 비서를 위한 150%, 3 초를 위한 200%. (클래스 10 보호를 제공합니다)
200% 하드웨어 제한, 300% 즉석 결점
최소 여행은 통과하여 0.5 초입니다. - 표준값은 2 초입니다
100 밀리초


내측 브레이크 IGBT는 모든 평가로 포함했습니다.

높이 :
저장 온도 :
환경 :
상대 습도 :
충격 (작동) :
진동 (작동) :

부담 경감 없는 1000 Ｍ (3300 피트) 최대
-40에서 85도 Ｃ (-40에서 185도 Ｆ)
중요합니다 : 드라이브는 대기가 휘발성 물질을 포함하는 지역에 설치되지 않아야 합니다 또는
부식성 가스, 증기 또는 먼지. 만약 드라이브가 한동안 설치되지 않을 것이라면, 그것이 있어야 합니다
그것이 부식성인 공기를 향하고 있지 않을 지역에 저장했습니다.
0 내지 95% 불응축
11 부인 지속 기간 (±1.0ms) 동안 15G 성수기
1G 성수기, 2000 Hz에 대한 5

주파수 정확도 :
속도 조정률 :
정지모드 :
Accel / 감속 :
간헐적 과부담 :
전자적 모터 과부하 보호 :


디지털 입력 : 출력된 세트 주파수의 ±0.05% 이내에.
아날로그 입력 : 최대 출력 주파수 중 0.5% 이내에.
아날로그 출력 : 전체 눈금, 10 비트 분해능의 ±2%.
슬립 보상으로 루프를 시작하세요 : 40:1 속도 범위을 가로지르는 기저 속도의 ±2%. 1%의 기저 속도
60:1 속도 범위를 가로질러.
프로그램 가능한 배수는 방식을 막습니다 - 경사로, 연안, DC-브레이크, 램프-투-홀드와 Ｓ 곡선.
2 독립적으로 프로그램머블 액셀과 감속 시간. 매 시각은 프로그래밍할 수 있습니다 0...600
0.1번 증가에서 초.
최고 1까지 분 동안 150% 과부하 성능, 최고 3/2까지 200% 과부하 성능.
NEC 기사 430과 자동차 과온에 따라 클래스 10 모터 과부하 보호를 제공합니다
NEC 기사 430.126 (A) (2)에 따른 보호. UL 508C 파일 29572.
