| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 카튼 |
| 배달 기간: | 신청하는대로 |
| 지불 방법: | T/T |
| 공급 능력: | 100+pc+on 주식 |

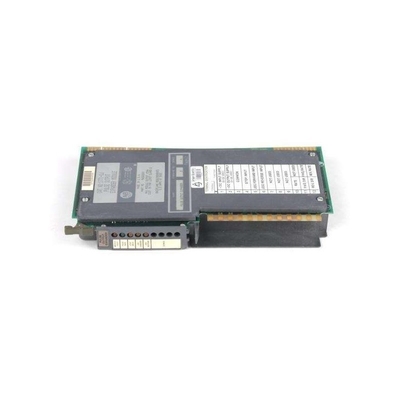

설명: 앨런 브래들리 1771-OJ 출력 모듈은 앨런 브래들리/록웰 자동화 PLC 5 시리즈의 펄스 출력 확장 모듈입니다.그것은 앨런-브래들리 1771-WB 필드 배선 팔로 알려진 필드 배선 팔로 제공됩니다1771-OJ 펄스 출력 확장 모듈은 스테퍼 컨트롤러 모듈과 필드 배선 팔과 함께 완전한 스테퍼 모터 위치 조립 장치를 만들 수 있습니다.최대 3 펄스 출력 확장 모듈 1771-OJ 모듈과 같은 동일한 스테퍼 컨트롤러 모듈에 의해 제어 될 수 있습니다1771-OJ 펄스 출력 확장 모듈은 1 축 기계 응용 프로그램에 사용하도록 설계되었습니다.
The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translator. 1771-OJ는 2 개의 입력 모드 (JUG 및 STOP) 를 지원하며 JUG 모드에서 1 축에서 3 축을 통해 35-120ms의 입력 신호 지연 시간과 STOP 모드에서 250ms의 신호 지연을 지원합니다.
1771-OJ는 1.0V (고위) 및 0.8V DC (하위 상태) 의 전압 범위를 가지고 있으며 내부 1.6 Kilo Ohm 당기 저항으로 모듈은 오픈 컬렉터 논리 장치와 호환됩니다.최대 ON 상태 전류는 2입력 5V DC와 18.6mA 30V DC에서 출력 전압 범위는 -2.6V DC (고등) 및 100mA 출력 전류에서 +0.7V DC (하위) 이며 모듈의 최대 출력 전류는 100mA입니다.1771-OJ는 0개.6ms 최악의 경우 100mA 최대 전류에서 상승/하락 시간 및 50%의 펄스 작업 사이클을 가지고 있습니다.모듈은 40ft Belden 8771 단지 나선 구리 와이어를 사용 하 고 단지 당 단일 와이어를 사용 하 고 그것은 핀 8 및 10 및 핀 22 및 24 사이에 연결 밴드를 삽입하여 I / O 뒷면으로 키됩니다. 1771-OJs 운영 온도 범위는 5-95% 비 응축 습도에서 0-60 0C이며 모듈은 CE, CSA, UL 및 C-TICK 인증을 받았습니다.
|
|
