| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 카튼 |
| 배달 기간: | 신청하는대로 |
| 지불 방법: | T/T |
| 공급 능력: | 100+pc+on 주식 |

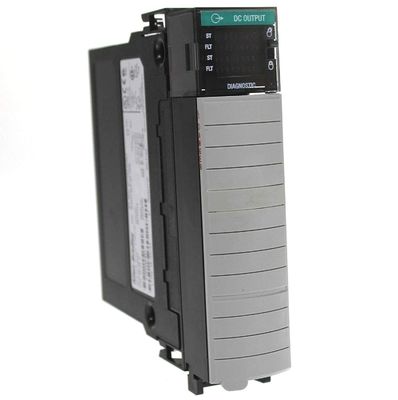

1756-0B1 6D는 ControlLogix DC 진단 출력 모듈입니다. 이 모듈은 8개 포인트 그룹으로 묶여 각 점수별로 퓨즈가 적용된 16개의 진단 입력을 가지고 있습니다. ControlLogix 호환 섀시의 사용 가능한 슬롯에 설치할 수 있습니다. 단, 이를 위해서는 36비트 분리형 배선 상자(RTB)가 필요합니다. RTB는 1756의 TBCH 또는 1756의 TBS6H일 수 있습니다. RTB가 있는 모듈을 설치하기 전에 섀시와 전원 공급 장치가 설치되고 접지되었는지 확인하십시오.
1756-0B1 6D 모듈은 출력 데이터 에코, 다중 출력 포인트 밀도, 구성 가능한 포인트 레벨 출력 상태, 전자 퓨징, 절연 및 비절연 출력 모듈과 같은 다른 출력 모듈과 다음과 같은 특성을 공유합니다. 또한 무부하 감지, 출력 검증 감지, 고장 모드에서의 출력 상태, 프로그램 모드에서의 출력 상태, 프로그램 상태에서 고장 상태로의 전환, 진단 래치와 같은 모듈의 다양한 기능을 구성할 수 있습니다.
1756-0B1 6D 모듈의 단기 스트로크 진단 기능은 180ms(최소)에서 8A, 120ms(최소)에서 10A입니다. 무부하 기능은 오프 상태 감지에만 사용되며, 출력 검증은 온 상태 감지에만 사용됩니다. 펄스 테스트는 사용자가 구성 가능한 최대 펄스 폭을 가집니다. 이 모듈은 각 포인트의 고장 상태와 각 포인트의 프로그램 모드 상태를 구성할 수 있으며, 기본값은 "꺼짐"으로 설정되어 있고 다른 옵션은 "켜짐" 및 "마지막 상태 유지"입니다. 이 출력 모듈은 19.2~30V DC의 작동 전압 범위와 24V DC 공급 전압 범주를 가집니다. 또한 포인트당 최소 3mA의 부하 전류, 포인트당 최대 1mA의 오프 상태 누설 전류, 1.2V DC(최대 온 전압 강하 2A)를 가집니다. 백플레인 전류는 24V DC에서 140mA, 5.1V DC에서 250mA이며, 총 백플레인 전력은 4.64W입니다. 선형 정격 출력 전류는 30°C(80°F)에서 최대 2A, 포인트당 60°C(140°F)에서 1A, 30°C에서 모듈당 8A, 60°C에서 4A입니다. 각 포인트 1756-0B1 6D의 서지 전류는 10ms당 4A이며, 초당 반복될 수 있습니다. 그룹과 사용자 및 시스템 간의 절연 전압은 1초 동안 2546V로 테스트되었으며, 둘 다 최대 250V의 연속 AC 전압을 가집니다.
55초의 공칭 출력 지연 시간, 꺼짐에서 켜짐까지 최대 1ms, 630초의 공칭 값, 켜짐에서 꺼짐까지 최대 5ms를 가집니다. 작동 온도는 0~60°C(32~140°F)이고 보관 온도는 -40~85°C(-40~185°F)입니다.
|
|
