| MOQ: | 1pcs |
| 가격: | 협상 가능 |
| 표준 포장: | 원본 포장 |
| 배달 기간: | 신청하는대로 |
| 지불 방법: | T/T |
| 공급 능력: | 50pcs/월 |

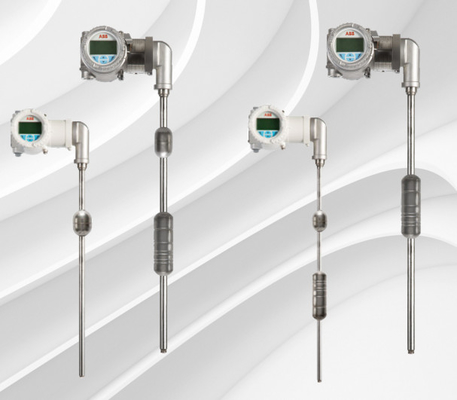

특징
• 높은 정확성: 전체 규모의 0.01% 또는 ±1.27mm
• 재배정 필요 없습니다: 설정 하 고 잊어
• 우수한 센서 (특허 # 5,473245)
• HMI 디스플레이가 있는 지역 표시
• 별도의 필드 터미널과 함께 두 개의 칸막이 주택
방면
• 22 m (75 ft) 의 탐사선 길이를 위한 루프
• 전체 및/또는 인터페이스 레벨 측정
• 압력 165.48 바 (2400 psig)
Std. 124.1bar (1800 psig)
• 온도 범위: 195.5 ~ 426.6 °C (320 ~ 800 °F)
옵션으로
• 현장 교체/ 업그레이드 가능한 전자 모듈
• RFI/EMI 필터 내장
• 디지털 통신
• 4 ~ 20mA HART® 출력
• HART 7 및 FOUNDATIONTM 필드버스 ITK63.0
• 글로벌 위험 위치 승인 및 SIL 2/3 기능
전자 송신기
반복성 ± 0.005 % 전체 스케일 또는 0.31 mm (0.012 in), 어느 쪽이 더 큰지
비선형성 ± 0.01 % 전체 스케일 또는 0.86 mm (0.034in), 어느 쪽이 더 큰지
측정 정확도는 전체 규모의 ±0.01 % 또는 1.27 mm (0.050 in), 어느 쪽이 더 큰지 결정한다.
공급 전압 12 ~ 43 V DC 4 ~ 20mA HART 루프 전원, 9.0 ~ 32 V DC Foundation Fieldbus
출력/통신 4 ~ 20mA HART7 또는 FOUNDATION Fieldbus ITK 6.3.0
사용자 인터페이스 인터랙티브 디스플레이, DTM, EDDL, NE107 메시징과 FDI
기록 보호 하드웨어 스위치 및 소프트웨어 스위치
전력 소모 4 ~ 20mA 36.0 V DC ∙ 3.6 mA 0.13 W; 21mA 0.76 W
12.0 V DC ∼ 3.6 mA 0.043 W; 21mA 0.25 W
HART 모드 (4.0mA) 36.0 V DC 0.144 W
12.0V DC 0.048W
FF 모드 (17 mA) 9.0 V DC 0.153 W
32.0V DC 0.544W
최대 선 저항 4 ~ 20mA 36.0 V DC 및 21 mA, 1142 Ω*
24.0V DC와 21mA, 571 Ω
13.5V DC와 21mA, < 72 Ω**
**HART 통신에서 허용되는 최대 700 Ω
** 전류/저항 차트 참조
HART 모드 (4mA) < 650~700 Ω
FF 모드 (17mA) 32.0V DC, 1500 Ω
9.0V DC, 50 Ω
극성 보호 4 ~ 20 mA, 루프, FOUNDATION 필드버스 및 프로피버스 PA와 함께 일련 다이오드, 극성에 민감하지 않습니다.
업데이트 속도는 초당 10번 측정
최소 측정 스펜 76.2 mm (3.0 in), 더 작은 스펜이 필요한 경우 공장과 문의
진압 필드 조절, 범위: 0 ~ 60 s
경보 출력 4 ~ 20 mA: NE43, 소프트웨어 또는 하드웨어 선택 가능. Upscale (21 mA) 또는 downscale (3.6 mA)
전압 억제 IEC61000-4-5, 1kV/2kV, 기준 B를 충족하는 옵션 코드 S1로 가능한 통합 전압 억제
주변 온도 40 ~ 85 °C (~ 40 ~ 185 °F) 주변2
습도 0~100% RH
선형화 21 점 표 사용 가능
온도 센서 (선택) 1000오hm Pt RTD, 옵션 코드 SER 또는 STL
온도 허용급 IEC 60751 B 클래스, ±(0.3+0.005[t]) 70°~230°C
격리 두 개의 격리
장막 재료는 분말 코팅 또는 316 스테인리스 스틸로 된 낮은 구리 알루미늄을 주사
원격 송신기 표준 원격 거리 5m (16 ft), 10m (33 ft), 20m (66 ft), 30m (98 ft)
장치 태그 재료 AISI 316 스테인리스 스틸
전기 연결 두 M20 x 1.5 또는 두 1⁄2in FNPT, 어댑터 및 버스 연결 장치도 제공됩니다
침투 보호 IP66, NEMA 4X
1 측정 정확도는 캘리브레이션 마그네트를 사용하여 공장 환경 조건 (23.88 ° F ± 5.6 ° C [75 ° F ± 10 ° F]) 에서 기록됩니다. 정확도는 더 될 수 있습니다.
다른 요인들, 예를 들어 플로트 히스테레시스, 설치, 프로세스 조건 및 환경 조건에 의해 영향을 받습니다.
2 일부 기관 의 승인 은 다를 수 있다.
센서 튜브
표준 옵션
소재 316/L 스테인리스 스틸 알로이 20, Hastelloy® C276, PFA®TEFLON® 장장, 요청에 따라 다른
가공 온도: 195.5 ~ 121.1 °C (320 ~ 250 °F) ~ 427 °C (800 °F) 옵션으로
프로세스 압력 HP 프로브 타입의 최대 165.47 바 (2400 psig)
탐사선 길이는 304.8 mm ~ 9.14 m (1 ~ 30 ft) 22.86 m (75 ft) 센서 우물에서 최대 w / W7 유연한 탐사선
탐사선의 길이가
용인성
±3.2mm (0.125 in) ~ 3.0m (10 ft); ±6.4mm (0.25 in) ~ 6.0m (20 ft)
±9.0 mm (0.35 in) ~ 9.0 m (29.5 ft); +/?? 25.4 mm (1.0 in) ~ 22.86 m (75 ft)
3⁄4 MNPT 압축 펌프, 힌트 펌프, 느슨한 플랜지 및 용접 플랜지
프로세스 연결도 가능합니다.
∙
S
우리의 장점:
가능한 최고의 가격과 배송 시간
현장에서의 오랜 경험
잘 훈련된 직원
자체 창고 시설
제조업 지사와 가장 좋은 관계
유연하고 개인화된 서비스
저렴하고 안전한 운송사업자 (항공)
자주 묻는 질문:
1질문: 상품은 새롭고 원본적인가요?
A: 네, 새롭고 독창적입니다.
A: 1년 보증.
A: 예, 그것은 당신이 요청하는 제품에 달려 있습니다, 우리의 판매와 세부 사항을 확인하십시오.
|
|
