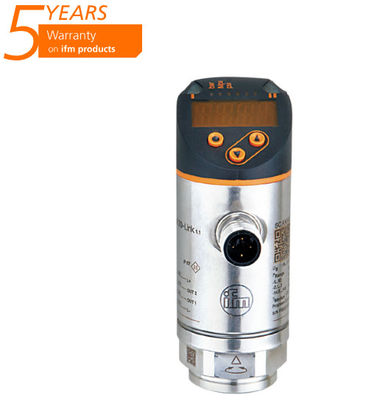

IFM 압력 센서 디스플레이 PN2071 PN-250-SER14-MFRKG/US/ 재고

IFM 압력 센서 디스플레이 PN2071 PN-250-SER14-MFRKG/US/ 재고

• 두 개의 스위치 출력, 그 중 하나는 IO-Link로 프로그래밍되고 하나는 아날로그 출력으로
• 적색/녹색 디스플레이로 허용 범위의 명확한 식별
• 프로세스 연결은 최적의 정렬을 위해 회전 할 수 있습니다
• 높은 과부하 보호 덕분에 장기 안정성
• 가혹 한 산업 환경 에서 사용할 수 있는 견고한 설계



  제품 특성

  입력 및 출력 수	디지털 출력: 2; 아날로그 출력: 1
  측정 범위	0...250 바 0...3625 psi 0...25 MPa
  프로세스 연결	스레드 연결 G 1/4 내부 스레드 (DIN EN ISO 1179-2)

  적용

  특별성	금으로 칠한 콘택트
  측정 요소	금속 얇은 필름 셀
  적용	산업용
  미디어	액체 및 가스
  중간 온도[°C]	- 25...80
  분기 폭발 압력	1200 바 17400 psi 120 MPa
  압력 등급	500 바 7250 psi 50 MPa
  진공 저항	-1000 mbar -0.1 MPa
  압력 종류	상대적 압력

  전기 데이터

  작동 전압[V]	18...30 DC; (SELV/PELV로)
  현재 소비[mA]	< 35
  단열 저항 최소[MΩ]	100(500V DC)
  보호급	제3조
  역극성 보호	네
  전원 켜기 지연 시간[s]	0.3
  통합 감시 개	네

  입력 / 출력

  입력 및 출력 수

  디지털 출력: 2; 아날로그 출력: 1

  출력

  출력 총 수	2
  출력 신호	스위치 신호; 아날로그 신호; IO-Link; (구성 가능)
  전기 설계	PNP/NPN
  디지털 출력 수	2
  출력 함수	정상적으로 열려/정상적으로 닫혀 (변수화)
  최대 전압 하락 전환 출력 DC[V]	2
  스위치 출력의 일정한 전류 등급 DC[mA]	250
  변속기 주파수 DC[Hz]	< 500
  아날로그 출력 수	1
  아날로그 전류 출력[mA]	4...20; (스케일러블 1: 5)
  최대 부하[Ω]	500
  아날로그 전압 출력[V]	0...10; (스케일러블 1: 5)
  최소 부하 저항[Ω]	2000
  단전 보호	네
  단전 보호 장치의 종류	펄스
  과부하 보호	네

  측정/정치 범위

  측정 범위	0...250 바 0...3625 psi 0...25 MPa
  아날로그 시작점	0...200 바 0...2900 psi 0...20 MPa
  아날로그 최종점	50...250 바 725...3625 psi 5...25 MPa

  공장 설정 / CMPT = 2
  설정점 SP	1.5...250 바 25...3625 psi 0.15...25 MPa
  리셋 포인트 rP	0.5...249 바 10...3610 psi 0.05...24.9 MPa
  SP와 rP 사이의 최소 차이	1.5 바 15 psi 0.15 MPa
  단계적으로	0.5 바 5psi 0.05 MPa

  상태_B 고해상도 / CMPT = 3
  설정점 SP	1.6...250 바 23...3626 psi 0.16...25 MPa
  리셋 포인트 rP	0.5...249 바 8...3611 psi 0.05...24.9 MPa
  SP와 rP 사이의 최소 차이	1.1 바 15 psi 0.11 MPa
  단계적으로	0.1 바 1psi 00.01 MPa

  정확성 / 오차

  스위치 포인트 정확도[스펜의 %]	< ± 0,4(그림 1)
  반복 가능성[스펜의 %]	< ± 0,1; (온도 변동 < 10 K; 1:1로 낮아집니다.)
  특성의 오차[스펜의 %]	< ± 0,25 (BFSL) / < ± 0,5 (LS)1; BFSL = 가장 잘 맞는 직선; LS = 제한값 설정)
  히스테레시 오차[스펜의 %]	< ± 0,1(그림 1)
  장기적인 안정성[스펜의 %]	< ± 0,051시로 내려16개월당)
  온도 계수 0점[대역의 % / 10 K]	0,2; (-25...80 °C)
  온도 계수 팽창[대역의 % / 10 K]	0,2; (-25...80 °C)
  정확성 / 오차에 대한 참고	전환점 정확도, DNV GL의 선형성 오류: < ± 1%: < ± 1%

  반응 시간

  반응 시간[ms]	< 1.5
  시간 지연 프로그램 DS, dr[s]	0...50
  덤핑 프로세스 값 dAP[s]	0...4
  아날로그 출력 dAA의 완화[s]	0...4
  최대 반응 시간 아날로그 출력[ms]	3

  소프트웨어 / 프로그래밍

  매개 변수 설정 옵션

  히스테레시 / 창; 정상적으로 열 / 정상적으로 닫; 켜기 / 끄기 지연; 덤핑; 디스플레이 유닛; 전류 / 전압 출력

  인터페이스

  통신 인터페이스	IO-Link
  변속기 유형	COM2 (38,4 kBaud)
  IO-Link 개정	1.1
  SDCI 표준	IEC 61131-9
  SIO 모드	네
  요구되는 마스터 포트 유형	A; (핀 2가 연결되지 않은 경우: B)
  지원된 장치 ID	작업의 종류 디바이스ID 공장 설정 / CMPT = 2 460 상태_B 고해상도 / CMPT = 3 639
  참고:	더 자세한 내용은 IODD PDF 파일을 참조하십시오.

  공장 설정 / CMPT = 2
  프로파일	스마트 센서: 프로세스 데이터 변수; 장치 식별, 장치 진단
  프로세스 사이클 시간[ms]	2.3
  IO-Link 해상도 압력[바]	0.1
  IO-Link 프로세스 데이터 (주기)	기능 비트 길이가 압력 14 바이너리 전환 정보 2
  IO-Link 함수 (아시클리컬)	응용 프로그램 특정 태그

  상태_B 고해상도 / CMPT = 3
  프로파일	스마트 센서 ED2: 디지털 측정 센서 (0x000A), 식별 및 진단 (0x4000)
  프로세스 사이클 시간[ms]	3
  IO-Link 해상도 압력[바]	0.1
  IO-Link 프로세스 데이터 (주기)	기능 비트 길이가 압력 16 장치 상태 4 바이너리 전환 정보 2
  IO-Link 함수 (아시클리컬)	응용 프로그램 특정 태그

  운영 조건

  실내 온도[°C]	- 25...80
  저장 온도[°C]	- 40년...100
  보호	IP 65; IP 67

•
