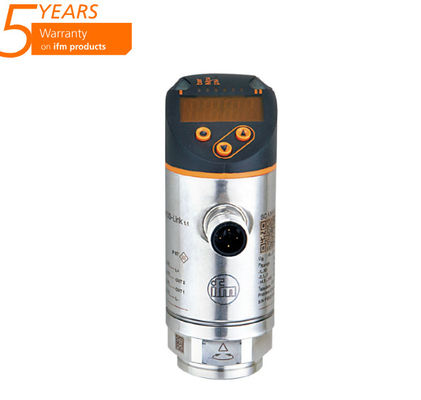

IFM 압력 센서 디스플레이 PN2093 PN-025-RER14-MFRKG/US/ /V

IFM 압력 센서 디스플레이 PN2093 PN-025-RER14-MFRKG/US/ /V

• 두 개의 스위치 출력, 그 중 하나는 IO-Link로 프로그래밍되고 하나는 아날로그 출력으로
• 적색/녹색 디스플레이로 허용 범위의 명확한 식별
• 프로세스 연결은 최적의 정렬을 위해 회전 할 수 있습니다
• 높은 과부하 보호 덕분에 장기 안정성
• 가혹 한 산업 환경 에서 사용할 수 있는 견고한 설계

• 제품 특성 입력 및 출력 수 아날로그 출력 수: 1 측정 범위 -0.0125...0.25 바 - 12번5...250 mbar - 5...100.4 inH2O - 1개25...25kPa 프로세스 연결 스레드 연결 Aseptoflex 외부 스레드 Aseptoflex 적용 특별성 금으로 칠한 콘택트 적용 식료품 및 음료 산업용 플러시 장착 미디어 고스란한 매체와 중재된 입자를 가진 액체; 액체 및 기체 중간 온도[°C] - 25...125(최장 145시간) 분기 폭발 압력 30000 mbar 12000 inH2O 3000kPa 압력 등급 6000 mbar 2400 inH2O 600kPa 압력 종류 상대적 압력 죽은 공간이 없습니다. 네 전기 데이터 작동 전압[V] 14...30 DC 단열 저항 최소[MΩ] 100(500V DC) 보호급 제3조 역극성 보호 네 측정 원칙 수정성 입력 / 출력 입력 및 출력 수 아날로그 출력 수: 1 출력 출력 총 수 1 출력 신호 아날로그 신호 아날로그 출력 수 1 아날로그 전류 출력[mA] 4...20 최대 부하[Ω] 550; (Ub = 24 V; (Ub - 13 V) / 20 mA) 과부하 보호 네 측정/정치 범위 측정 범위 -0.0125...0.25 바 - 12번5...250 mbar - 5...100.4 inH2O - 1개25...25kPa 아날로그 시작점 - 12번5...100 mbar - 5...40.2 inH2O - 1개25... 10kPa 아날로그 최종점 50...250 mbar 20.2...100.4 inH2O 5...25kPa 단계적으로 0.5 mbar 0.2 inH2O 00.05kPa 공장 설정 ASP = 0.0 mbar AEP = 250.0 mbar 정확성 / 오차 반복 가능성[스펜의 %] < ± 0,1; (온도 변동 < 10 K; 1:1로 낮아집니다.) 특성의 오차[스펜의 %] < ± 0,6; (하하 1:1, 선형성, 히스테리세스 및 반복성 포함, DIN EN IEC 62828-1에 제한값 설정) 선형성 오차[스펜의 %] < ± 0,5(그림 1) 히스테레시 오차[스펜의 %] < ± 0,1(그림 1) 장기적인 안정성[스펜의 %] < ± 0,11시로 내려1연간) 온도 계수 0점[대역의 % / 10 K] < ± 0,1; (0...80 °C) 온도 계수 팽창[대역의 % / 10 K] < ± 0,4; (0...80 °C) 반응 시간 최대 반응 시간 아날로그 출력[ms] 3 소프트웨어 / 프로그래밍 매개 변수 설정 옵션 0점, 스탠 인터페이스 통신 인터페이스 EPS 운영 조건 실내 온도[°C] - 25...80 저장 온도[°C] - 40년...100 보호 IP 67
  제품 특성 입력 및 출력 수 디지털 출력: 2; 아날로그 출력: 1 측정 범위 -1...25 바 -14.5...362.5psi -0.1...2.5 MPa 프로세스 연결 스레드 연결 G 1/4 내부 스레드 (DIN EN ISO 1179-2) 적용 특별성 금으로 칠한 콘택트 측정 요소 세라믹 용량 압력 측정 셀 적용 산업용 미디어 액체 및 가스 중간 온도[°C] - 25...80 분기 폭발 압력 350 바 5075 psi 35 MPa 압력 등급 150 바 2175 psi 15 MPa 진공 저항 -1000 mbar -0.1 MPa 압력 종류 상대 압력, 진공 전기 데이터 작동 전압[V] 18...30 DC; (SELV/PELV로) 현재 소비[mA] < 35 단열 저항 최소[MΩ] 100(500V DC) 보호급 제3조 역극성 보호 네 전원 켜기 지연 시간[s] 0.3 통합 감시 개 네 입력 / 출력 입력 및 출력 수 디지털 출력: 2; 아날로그 출력: 1 출력 출력 총 수 2 출력 신호 스위치 신호; 아날로그 신호; IO-Link; (구성 가능) 전기 설계 PNP/NPN 디지털 출력 수 2 출력 함수 정상적으로 열려/정상적으로 닫혀 (변수화) 최대 전압 하락 전환 출력 DC[V] 2 스위치 출력의 일정한 전류 등급 DC[mA] 250 변속기 주파수 DC[Hz] < 500 아날로그 출력 수 1 아날로그 전류 출력[mA] 4...20; (스케일러블 1: 5) 최대 부하[Ω] 500 아날로그 전압 출력[V] 0...10; (스케일러블 1: 5) 최소 부하 저항[Ω] 2000 단전 보호 네 단전 보호 장치의 종류 펄스 과부하 보호 네 측정/정치 범위 측정 범위 -1...25 바 -14.5...362.5psi -0.1...2.5 MPa 아날로그 시작점 -1... 20 바 -14.5...290 psi -0.1...2 MPa 아날로그 최종점 4...25 바 58...362.5psi 0.4...2.5 MPa 공장 설정 / CMPT = 2 설정점 SP -0.85...25 바 - 12...362.5psi -0.085...2.5 MPa 리셋 포인트 rP -0.95...24.9 바 -13.5...361 psi -0.095...2.49 MPa SP와 rP 사이의 최소 차이 0.15 바 1.5psi 0.015 MPa 단계적으로 00.05 바 0.5psi 00.005 MPa 상태_B 고해상도 / CMPT = 3 설정점 SP -0.84...25 바 - 12번2...3620.6 psi -0.084...2.5 MPa 리셋 포인트 rP -0.95...24.9 바 -13.7...361.1 psi -0.095...2.49 MPa SP와 rP 사이의 최소 차이 0.11 바 1.5psi 0.011 MPa 단계적으로 00.01 바 0.1 psi 0.001 MPa 정확성 / 오차 스위치 포인트 정확도[스펜의 %] < ± 0,4(그림 1) 반복 가능성[스펜의 %] < ± 0,1; (온도 변동 < 10 K; 1:1로 낮아집니다.) 특성의 오차[스펜의 %] < ± 0,25 (BFSL) / < ± 0,5 (LS)1; BFSL = 가장 잘 맞는 직선; LS = 제한값 설정) 히스테레시 오차[스펜의 %] < ± 0,1(그림 1) 장기적인 안정성[스펜의 %] < ± 0,051시로 내려16개월당) 온도 계수 0점[대역의 % / 10 K] < ± 0,2; (-0...80 °C) 온도 계수 팽창[대역의 % / 10 K] < ± 0,2; (-0...80 °C) 정확성 / 오차에 대한 참고 전환점 정확도, DNV GL의 선형성 오류: < ± 1%: < ± 1% 반응 시간 반응 시간[ms] < 1.5 시간 지연 프로그램 DS, dr[s] 0...50 덤핑 프로세스 값 dAP[s] 0...4 아날로그 출력 dAA의 완화[s] 0...4 최대 반응 시간 아날로그 출력[ms] 3 소프트웨어 / 프로그래밍 매개 변수 설정 옵션 히스테레시 / 창; 정상적으로 열 / 정상적으로 닫; 켜기 / 끄기 지연; 덤핑; 디스플레이 유닛; 전류 / 전압 출력 인터페이스 통신 인터페이스 IO-Link 변속기 유형 COM2 (38,4 kBaud) IO-Link 개정 1.1 SDCI 표준 IEC 61131-9 SIO 모드 네 요구되는 마스터 포트 유형 A; (핀 2가 연결되지 않은 경우: B) 지원된 장치 ID 작업의 종류 디바이스ID 공장 설정 / CMPT = 2 462 상태_B 고해상도 / CMPT = 3 973 참고: 더 자세한 내용은 IODD PDF 파일을 참조하십시오. 공장 설정 / CMPT = 2 프로파일 스마트 센서: 프로세스 데이터 변수; 장치 식별, 장치 진단 프로세스 사이클 시간[ms] 2.3 IO-Link 해상도 압력[바] 0.01 IO-Link 프로세스 데이터 (주기) 기능 비트 길이가 압력 14 바이너리 전환 정보 2 IO-Link 함수 (아시클리컬) 응용 프로그램 특정 태그 상태_B 고해상도 / CMPT = 3 프로파일 스마트 센서 ED2: 디지털 측정 센서 (0x000A), 식별 및 진단 (0x4000) 프로세스 사이클 시간[ms] 3 IO-Link 해상도 압력[바] 0.01 IO-Link 프로세스 데이터 (주기) 기능 비트 길이가 압력 16 장치 상태 4 바이너리 전환 정보 2 IO-Link 함수 (아시클리컬) 응용 프로그램 특정 태그 운영 조건 실내 온도[°C] - 25...80 저장 온도[°C] - 40년...100 보호 IP 65; IP 67
