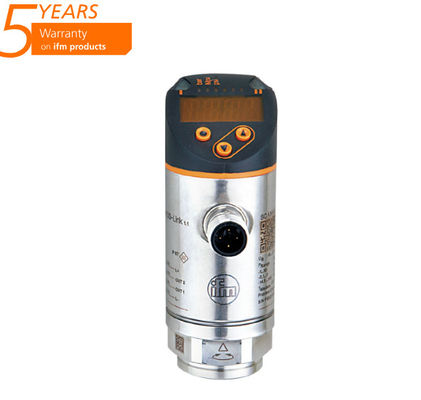

IFM 압력 센서 디스플레이 PN7099 PN-1-1BRER14-QFRKG/US/ /V

IFM 압력 센서 디스플레이 PN7099 PN-1-1BRER14-QFRKG/US/ /V

• 두 개의 스위치 출력, 그 중 하나는 IO-Link로 프로그래밍되고 하나는 아날로그 출력으로
• 적색/녹색 디스플레이로 허용 범위의 명확한 식별
• 프로세스 연결은 최적의 정렬을 위해 회전 할 수 있습니다
• 높은 과부하 보호 덕분에 장기 안정성
• 가혹 한 산업 환경 에서 사용할 수 있는 견고한 설계

• 제품 특성 입력 및 출력 수 아날로그 출력 수: 1 측정 범위 -0.0125...0.25 바 - 12번5...250 mbar - 5...100.4 inH2O - 1개25...25kPa 프로세스 연결 스레드 연결 Aseptoflex 외부 스레드 Aseptoflex 적용 특별성 금으로 칠한 콘택트 적용 식료품 및 음료 산업용 플러시 장착 미디어 고스란한 매체와 중재된 입자를 가진 액체; 액체 및 기체 중간 온도[°C] - 25...125(최장 145시간) 분기 폭발 압력 30000 mbar 12000 inH2O 3000kPa 압력 등급 6000 mbar 2400 inH2O 600kPa 압력 종류 상대적 압력 죽은 공간이 없습니다. 네 전기 데이터 작동 전압[V] 14...30 DC 단열 저항 최소[MΩ] 100(500V DC) 보호급 제3조 역극성 보호 네 측정 원칙 수정성 입력 / 출력 입력 및 출력 수 아날로그 출력 수: 1 출력 출력 총 수 1 출력 신호 아날로그 신호 아날로그 출력 수 1 아날로그 전류 출력[mA] 4...20 최대 부하[Ω] 550; (Ub = 24 V; (Ub - 13 V) / 20 mA) 과부하 보호 네 측정/정치 범위 측정 범위 -0.0125...0.25 바 - 12번5...250 mbar - 5...100.4 inH2O - 1개25...25kPa 아날로그 시작점 - 12번5...100 mbar - 5...40.2 inH2O - 1개25... 10kPa 아날로그 최종점 50...250 mbar 20.2...100.4 inH2O 5...25kPa 단계적으로 0.5 mbar 0.2 inH2O 00.05kPa 공장 설정 ASP = 0.0 mbar AEP = 250.0 mbar 정확성 / 오차 반복 가능성[스펜의 %] < ± 0,1; (온도 변동 < 10 K; 1:1로 낮아집니다.) 특성의 오차[스펜의 %] < ± 0,6; (하하 1:1, 선형성, 히스테리세스 및 반복성 포함, DIN EN IEC 62828-1에 제한값 설정) 선형성 오차[스펜의 %] < ± 0,5(그림 1) 히스테레시 오차[스펜의 %] < ± 0,1(그림 1) 장기적인 안정성[스펜의 %] < ± 0,11시로 내려1연간) 온도 계수 0점[대역의 % / 10 K] < ± 0,1; (0...80 °C) 온도 계수 팽창[대역의 % / 10 K] < ± 0,4; (0...80 °C) 반응 시간 최대 반응 시간 아날로그 출력[ms] 3 소프트웨어 / 프로그래밍 매개 변수 설정 옵션 0점, 스탠 인터페이스 통신 인터페이스 EPS 운영 조건 실내 온도[°C] - 25...80 저장 온도[°C] - 40년...100 보호 IP 67
  제품 특성 입력 및 출력 수 디지털 출력 수: 2 측정 범위 -1... 1 바 -1000...1000 mbar -14.5...14.5psi -29.4...29.4 inHg -100...100kPa 프로세스 연결 힌트 연결 G 1/4 내부 힌트 적용 특별성 금으로 칠한 콘택트 측정 요소 세라믹 용량 압력 측정 셀 적용 산업용 미디어 액체 및 가스 중간 온도[°C] - 25...80 분기 폭발 압력 30000 mbar 450 psi 880 inHg 3000kPa 압력 등급 10000 mbar 145 psi 290 inHg 1000kPa 진공 저항 -1000 mbar -0.1 MPa 압력 종류 상대 압력, 진공 전기 데이터 작동 전압[V] 18...30 DC; (SELV/PELV로) 현재 소비[mA] < 35 단열 저항 최소[MΩ] 100(500V DC) 보호급 제3조 역극성 보호 네 전원 켜기 지연 시간[s] < 0.3 통합 감시 개 네 입력 / 출력 입력 및 출력 수 디지털 출력 수: 2 출력 출력 총 수 2 출력 신호 스위치 신호; IO-Link; (구성 가능) 전기 설계 PNP/NPN 디지털 출력 수 2 출력 함수 정상적으로 열려/정상적으로 닫혀 (변수화) 최대 전압 하락 전환 출력 DC[V] 2.5 스위치 출력의 일정한 전류 등급 DC[mA] 150; (200 (...60 °C) 250 (...40 °C)) 변속기 주파수 DC[Hz] < 170 단전 보호 네 단전 보호 장치의 종류 펄스 과부하 보호 네 측정/정치 범위 측정 범위 -1... 1 바 -1000...1000 mbar -14.5...14.5psi -29.4...29.4 inHg -100...100kPa 공장 설정 / CMPT = 2 설정점 SP -980...1000 mbar -14.3...14.5psi -29세...290.6 inHg -98~100kPa 리셋 포인트 rP -990...990 mbar -14.4...14.4psi -29.4...29.2 inHg -99...99kPa SP와 rP 사이의 최소 차이 10 mbar 0.2 psi 0.4 inHg 1kPa 단계적으로 10 mbar 0.1 psi 0.2 inHg 0.1 kPa 상태_B 고해상도 / CMPT = 3 설정점 SP -983...1000 mbar -14.3...14.5psi -29세...29.5 inHg -98~100kPa 리셋 포인트 rP -993...990 mbar -14.4...14.4psi -29.3...29.2 inHg -99...99kPa SP와 rP 사이의 최소 차이 10 mbar 0.2 psi 0.3 inHg 1kPa 단계적으로 1 mbar 0.1 psi 0.1 inHg 0.1 kPa 정확성 / 오차 스위치 포인트 정확도[스펜의 %] < ± 0,5 반복 가능성[스펜의 %] < ± 0,1; (온도 변동 < 10 K) 특성의 오차[스펜의 %] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = 가장 잘 맞는 직선; LS = 제한값 설정) 히스테레시 오차[스펜의 %] < ± 0,25 장기적인 안정성[스펜의 %] < ± 0,05; (6개월당) 온도 계수 0점[대역의 % / 10 K] < ± 0,2; (-25...80 °C) 온도 계수 팽창[대역의 % / 10 K] < ± 0,2; (-25...80 °C) 반응 시간 반응 시간[ms] < 3 시간 지연 프로그램 DS, dr[s] 0...50 소프트웨어 / 프로그래밍 매개 변수 설정 옵션 히스테리세스 / 창; 정상적으로 열 / 정상적으로 닫; 스위치 로직; 켜기 / 끄기 지연; 덤핑; 디스플레이 단위 인터페이스 통신 인터페이스 IO-Link 변속기 유형 COM2 (38,4 kBaud) IO-Link 개정 1.1 SDCI 표준 IEC 61131-9 SIO 모드 네 요구되는 마스터 포트 유형 A; (핀 2가 연결되지 않은 경우: B) 프로세스 데이터 아날로그 1 프로세스 데이터 바이너리 2 지원된 장치 ID 작업의 종류 디바이스ID 공장 설정 / CMPT = 2 406 PN7009 314 상태_B 고해상도 / CMPT = 3 604 참고: 더 자세한 내용은 IODD PDF 파일을 참조하십시오. 공장 설정 / CMPT = 2 프로파일 스마트 센서: 프로세스 데이터 변수; 장치 식별, 장치 진단 프로세스 사이클 시간[ms] 2.3 IO-Link 해상도 압력 1 mbar 0.0001 MPa IO-Link 프로세스 데이터 (주기) 기능 비트 길이가 압력 14 바이너리 전환 정보 2 IO-Link 함수 (아시클리컬) 응용 프로그램 특정 태그 상태_B 고해상도 / CMPT = 3 프로파일 스마트 센서 ED2: 디지털 측정 센서 (0x000A), 식별 및 진단 (0x4000) 프로세스 사이클 시간[ms] 3 IO-Link 해상도 압력 1 mbar 0.0001 MPa IO-Link 프로세스 데이터 (주기) 기능 비트 길이가 압력 16 장치 상태 4 바이너리 전환 정보 2 IO-Link 함수 (아시클리컬) 응용 프로그램 특정 태그 운영 조건 실내 온도[°C] - 25...80 저장 온도[°C] - 40년...100 보호 IP 65; IP 67
